鹽霧試驗箱采用塔式鹽霧發生係統。壓縮機產生的氣體經過減壓，減壓，淨化處理後進入噴嘴，鹽水補給係統將鹽水供給噴嘴吸水管。試驗箱噴霧時，壓縮空氣從噴嘴衝出，在吸水管上方產生負壓，鹽水在負壓的作用下，迅速玻璃噴嘴射向頂端錐體，並擴散到整個工作空間，形成彌漫狀態，形成鹽霧環境。

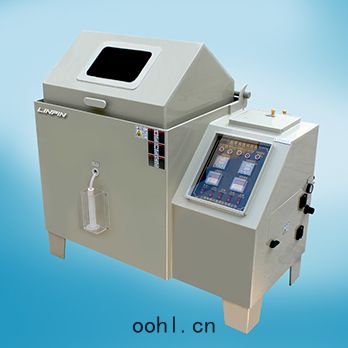

　　鹽霧試驗箱由工作室，噴霧係統和電氣控製係統組成。

　　工作室：為一長方體，是模仿大氣鹽霧環境的場所。其內部右側或中央有一或兩隻噴霧塔，前側或左側裝有集霧漏鬥，底部有一擋水圈，其中心孔通過管道開口於箱體後側，連接排霧管，以平衡室內外氣壓，在工作室內還備有試樣擱架，供試樣擺放用。

　　噴霧係統：由油水分離器，空氣飽和器，調壓閥和噴霧塔組成。該係統將壓縮空氣淨化，減壓，飽和後，在噴霧塔中鹽水作用，從而形成鹽霧彌散係統。

　　這就是鹽霧試驗箱係統結構的大概構成了。
